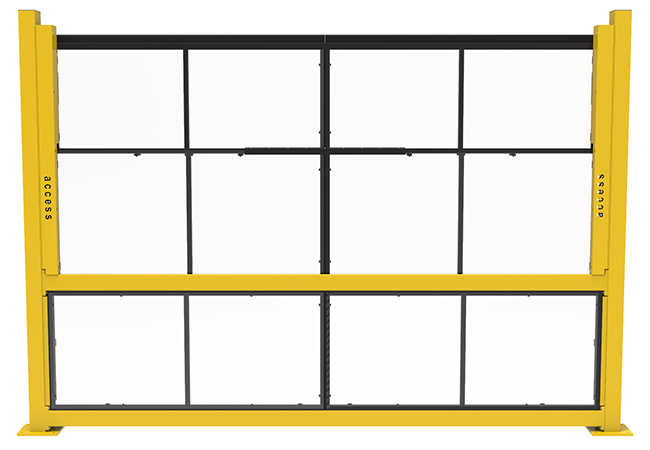

Puerta Alpha 2
La puerta vertical Alpha 2, de una o dos etapas, se acciona mediante un cilindro neumático sin vástago y tiene una estructura pesada, para accesos con luces de hasta 3900 mm y alturas estructurales de hasta 5000 mm. Gracias a la utilización de un final de carrera de seguridad RFID y al borde sensible instalado en el panel móvil, se garantiza la máxima seguridad en las zonas de intervención cuando la máquina está en funcionamiento y se gestiona la apertura y el cierre automáticos de los paneles móviles para la carga y la descarga de productos.
El deslizamiento de la puerta, cuyo movimiento se ve facilitado por el sistema de contrapeso integrado que permite descargar el peso, está asegurado por guías lineales cableadas con un alcance de 5.000 Km. Durante la fase de diseño, los técnicos de Accessafe valoran con el cliente el tipo de accionamiento y la velocidad del motor que se necesita.
La puerta se provee con un embalaje específico, manuales de montaje, fichas técnicas de los componentes y la certificación CE de incorporación de cuasi máquinas, de acuerdo con las normas y directivas vigentes.
Todas las puertas especiales realizadas se testan antes de pintarlas para garantizar que todos los componentes son adecuados y cumplen las expectativas del cliente. El vídeo de las pruebas también se incluye en el archivo técnico.
CARACTERÍSTICAS ESTRUCTURALES:
- Estructura metálica y sistema de deslizamiento con guías de recirculación de esferas equipado con contrapesos
- Cilindro neumático sin vástago con carrera variable y diámetro de 50 63 mm con sensores magnéticos de posición; en el caso de luces de 3000 mm a 3900 mm se requiere un cilindro doble
- Final de carrera de seguridad de puerta cerrada y abierta, RFID (PLE UNE EN ISO 13859)
- Pintura en polvos electrostáticos
- Fijación con tacos de expansión
- Declaración de incorporación como cuasi máquina según la Directiva de Máquinas 2006/42/CE
- Manuales de uso y mantenimiento
- Cálculo estructural
NORMATIVA DE REFERENCIA
La Puerta Accessafe Alpha 2 cumple con la normativa de referencia:
- Directiva de Máquinas 2006/42/CE
- UNE EN ISO 14119
- UNE EN ISO 14120
- UNE EN ISO 13859
- UNE EN ISO 13850
- UNE EN ISO 13857
- CEN EN 60204-1
TIPO
COMPATIBILIDAD
OPCIONES ADICIONALES
- Panel de control
- Fijaciones especiales
- Declaración de conformidad CE
- Panel de control CEN 60204
- Luces de señalización
BASE, TUBO Y FIJACIÓN AL SUELO
- Base soldada
- 100×150 mm
- 4 tacos mecánicos (M12x110 de acero galvanizado)
- DIMENSIÓN PLACA: 250x220mm
- GROSOR: 15mm
