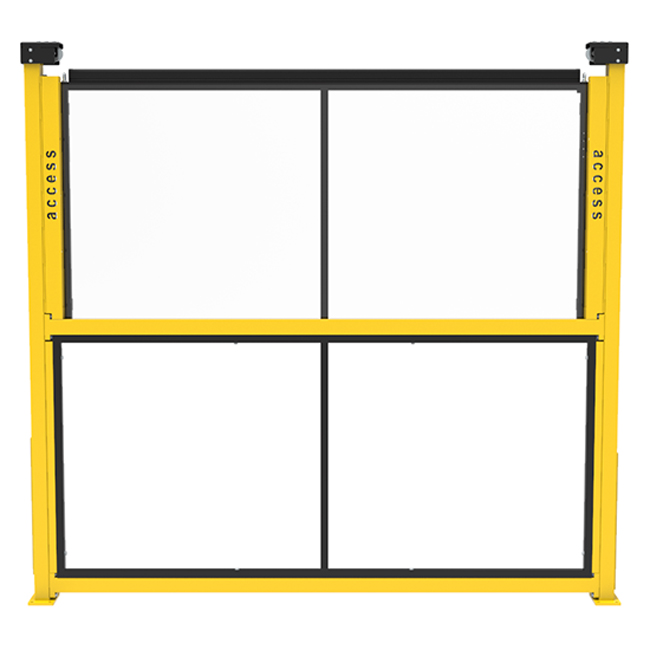

Puerta Alpha

La puerta vertical Alpha, de una o dos etapas, se acciona mediante un cilindro neumático sin vástago y tiene una estructura ligera, para accesos con luces de hasta 2500 mm y alturas estructurales de hasta 3500 mm. Gracias a la utilización de un final de carrera de seguridad RFID y al borde sensible instalado en el panel móvil, se garantiza la máxima seguridad en las zonas de intervención cuando la máquina está en funcionamiento y se gestiona la apertura y el cierre automáticos de los paneles móviles para la carga y la descarga de productos.

El deslizamiento de la puerta, cuyo movimiento se ve facilitado por el sistema de contrapeso integrado que permite descargar el peso, está asegurado por guías lineales cableadas con un alcance de 5.000 Km.

Durante la fase de diseño, los técnicos de Access evalúan la carga máxima de empuje aplicable al movimiento, los tiempos de ciclo de la máquina y la velocidad máxima de apertura, de acuerdo con los requisitos de seguridad del entorno de trabajo, con el fin de construir puertas automáticas a medida con componentes de alta calidad que garanticen una funcionalidad inalterable a lo largo de los años.

La puerta se provee con un embalaje específico, manuales de montaje, fichas técnicas de los componentes y la certificación CE de incorporación de cuasi máquinas, de acuerdo con las normas y directivas vigentes.

Todas las puertas especiales realizadas se testan antes de pintarlas para garantizar que todos los componentes son adecuados y cumplen las expectativas del cliente. El vídeo de las pruebas también se incluye en el archivo técnico.

CARACTERÍSTICAS ESTRUCTURALES:

  • Estructura metálica y sistema de deslizamiento con guías de recirculación de esferas equipado con contrapesos
  • Cilindro neumático sin vástago de carrera variable y diámetro de 40 mm con sensores magnéticos de posición (sin seguridad)
  • Borde sensible con unidad de control
  • Final de carrera de seguridad de puerta cerrada, RFID (PLE UNE EN ISO 13859)
  • Pintura en polvos electrostáticos
  • Fijación con tacos de expansión
  • Declaración de incorporación como cuasi máquina según la Directiva de Máquinas 2006/42/CE
  • Manuales de uso y mantenimiento
  • Cálculo estructural

NORMATIVA DE REFERENCIA

La Puerta Access Alpha cumple con la normativa de referencia:

  • Directiva de Máquinas 2006/42/CE
  • UNE EN ISO 14119
  • UNE EN ISO 14120
  • UNE EN ISO 13859
  • UNE EN ISO 13850
  • UNE EN ISO 13857
  • CEN EN 60204-1

TIPO

COMPATIBILIDAD

La puerta es compatible con sistemas de protección de paneles con y sin marco. La puerta tiene un panelpuerta con un marco de 30×30 mm de la serie RT phalanx-proof con una malla de 60x11x3mm y una distancia perimetral de 20 mm según la norma UNE EN ISO 13857, serie Policarbonato o serie Lamiera con una distancia perimetral de 0 mm según la norma UNE EN ISO 13857.

OPCIONES ADICIONALES

  • Panel de control
  • Fijaciones especiales
  • Declaración de conformidad CE
  • Panel de control CEN 60204
  • Luces de señalización

BASE, TUBO Y FIJACIÓN AL SUELO

  • Base soldada
  • 80×60 mm
  • 4 tacos mecánicos (M12x110 de acero galvanizado)
  • DIMENSIÓN DE LAPLACA: 100X150mm
  • GROSOR: 10mm

COLORES

Otros colores bajo pedido
