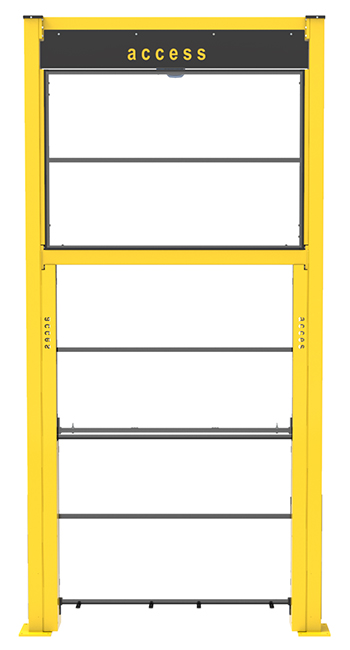

Puerta Beta 2

La porta verticale Beta 2 di AccessLa puerta vertical Beta, de una o dos etapas, con accionamiento eléctrico tiene una estructura pesada, para accesos con luces de hasta 3900 mm y alturas estructurales de hasta 5000 mm.

La puerta es ideal para garantizar la máxima seguridad en las zonas de funcionamiento de las máquinas o para gestionar la apertura y el cierre de los paneles móviles de protección para la carga y descarga de productos.

El deslizamiento de la puerta se realiza mediante un motorreductor autoportante con un circuito de transmisión sobre un grupo piñón-cadena equipado con un sistema de contrapeso para reducir las cargas transportadas y los deslizamientos sobre guías lineales de recirculación de esferas. Las guías lineales tienen un recorrido de 5000 Km.

Durante la fase de diseño, los técnicos de Accessafe evalúan la carga máxima de empuje aplicable al movimiento, los tiempos de ciclo de la máquina y la velocidad máxima de apertura, de acuerdo con los requisitos de seguridad del entorno de trabajo, con el fin de construir puertas automáticas a medida con componentes de alta calidad que garanticen una funcionalidad inalterable a lo largo de los años.

La puerta se provee con un embalaje específico, manuales de montaje, fichas técnicas de los componentes y la certificación CE de incorporación de cuasimaquina, de acuerdo con las normas y directivas vigentes.

Todas las puertas especiales realizadas se testan antes de pintarlas para garantizar que todos los componentes son adecuados y cumplen las expectativas del cliente.
El vídeo de las pruebas también se incluye en el archivo técnico.

CARACTERÍSTICAS ESTRUCTURALES:

  • Estructura metálica y sistema de deslizamiento con guías de recirculación de esferas equipado con contrapesos
  • Motorreductor autoportante de potencia variable (velocidad) con transmisión a través de grupo piñón-cadena sin sistema de exclusión de movimiento
  • Borde sensible con unidad de control
  • Finales de carrera de seguridad de puerta abierta y cerrada con sentido de movimiento, RFID (PLE UNE EN ISO 13859)
  • Pintura en polvos electrostáticos
  • Fijación con tacos de expansión
  • Declaración de incorporación como cuasi máquina según la Directiva de Máquinas 2006/42/CE
  • Manuales de uso y mantenimiento
  • Cálculo estructural

NORMATIVA DE REFERENCIA

La Puerta Accessafe Beta 2 cumple con la normativa de referencia:

  • Directiva de Máquinas 2006/42/CE
  • UNE EN ISO 14119
  • UNE EN ISO 14120
  • UNE EN ISO 13859
  • UNE EN ISO 13850
  • UNE EN ISO 13857
  • CEN EN 60204-1

TIPO

COMPATIBILIDAD

La puerta es compatible con sistemas de protección de paneles con y sin marco. La puerta tiene un panelpuerta  con un marco de 30×30 mm de la serie RT phalanx-proof con una malla de 60x11x3mm y una distancia perimetral de 20 mm según la norma UNE EN ISO 13857, serie Policarbonato o serie Lamiera con una distancia perimetral de 0 mm según la norma UNE EN ISO 13857.

OPCIONES ADICIONALES

  • Panel de control
  • Fijaciones especiales
  • Declaración de conformidad CE
  • Panel de control CEN 60204
  • Luces de señalización

BASE, TUBO Y FIJACIÓN AL SUELO

  • Base soldada
  • 100×150 mm
  • 4 tacos mecánicos (M12x110 de acero galvanizado)
  • DIMENSIÓN DE LA PLACA: 250x220mm
  • GROSOR: 15mm

COLORES

Otros colores bajo pedido
