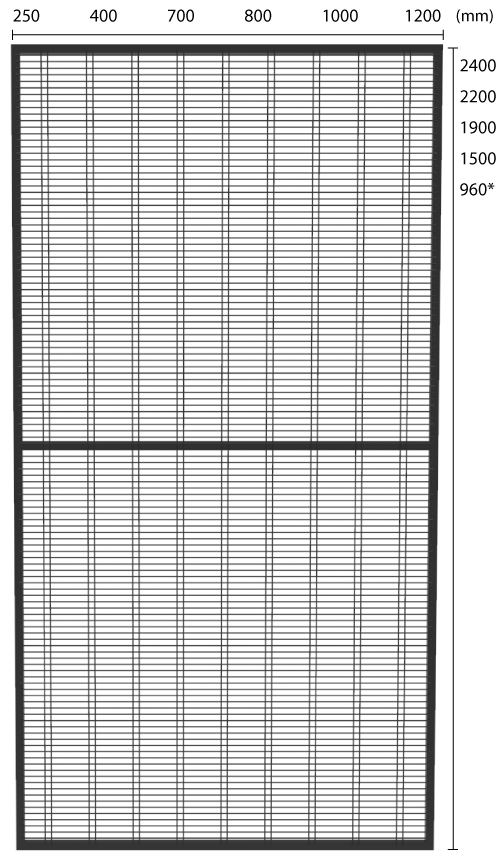

I pannelli antidito di protezione perimetrale per macchinari della Serie “Tec Antidito di Access” sono disponibili in molteplici misure.

I pannelli Serie Tec Antidito sono caratterizzati da:

• telaio disponibile in due modelli: tubolare sezione 20×20 mm oppure 30×30 mm.
• rete elettrosaldata a maglie quadrate 15 X 15 X 105 mm e fili 3 mm.

I pannelli  antidito modulari vengono posizionati verticalmente e disposti sulla faccia esterna per impedire lo scavalcamento secondo i criteri espressi dalla norma UNI EN ISO 14120 paragrafo 5.18.

Il pannello ST30 è un pannello di protezione macchine robusto con un telaio di 30 x 20 mm. Tutti i fili orizzontali sono saldati nel telaio e i fili verticali sono saldati ai tubi trasversali, creando un pannello stabile, forte e resistente agli urti.

Questi ripari di protezione vengono impiegati per la messa in sicurezza di impianti e macchine in cui la distanza dall’area di pericolo deve essere pari o superiore a 100 mm.

Il pannello Serie Tec Antidito prevede una foratura standard per fissaggio viti imperdibili di rinforzo ed altri accessori.

NORMATIVE DI RIFERIMENTO

La Serie Tec Antidito adempie alle norme di riferimento:

• UNI EN ISO 13857 – distanza minima dal pericolo 100 mm
• UNI EN ISO 14120 – Statement of conformity TÜV Nord : DM – 124554-17 in combinazione con montanti META – Autocertificazione in combinazione con montanti VITERIA
• UNI EN ISO 3834-3 – Saldatura 3834-3 ICIM : 3834-100009-00

CAMPO DI APPLICAZIONE

Isole di assemblaggio, isole per spazi ridotti, robot industriali.
