Montante Meta

I montanti per pannelli di protezione Access per macchinari industriali della serie META prevedono un sistema di fissaggio montante-pannello rapido e imperdibile.

Questo sistema è composto da tappo superiore zincato ed aletta inferiore laserata nel tubolare.

Il montante per pannello prevede una foratura standard per fissaggio viti imperdibili di rinforzo ed altri accessori.

NORMATIVE DI RIFERIMENTO

Il montante META di Access adempie alle norme di riferimento:

  • UNI EN ISO 14120
  • UNI EN ISO 12100
  • Direttiva Macchine 2006/42/CE

* Per protezioni di altezza inferiore a 1400mm devono essere previste misure di sicurezza aggiuntive secondo UNI EN ISO 13857

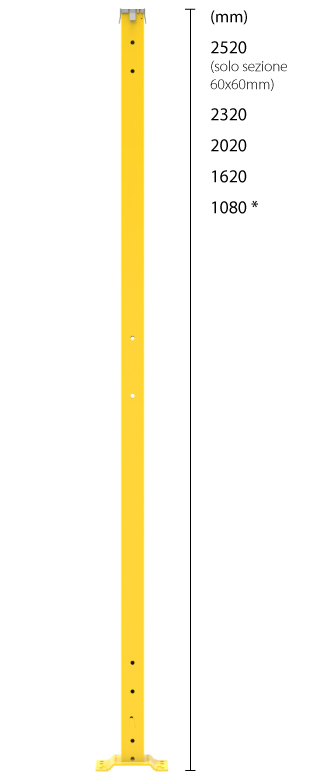

Montante Meta

I montanti per pannelli di protezione Access per macchinari industriali della serie META prevedono un sistema di fissaggio montante-pannello rapido e imperdibile.

Questo sistema è composto da tappo superiore zincato ed aletta inferiore laserata nel tubolare.

Il montante per pannello prevede una foratura standard per fissaggio viti imperdibili di rinforzo ed altri accessori.

NORMATIVE DI RIFERIMENTO

Il montante META di Access adempie alle norme di riferimento:

  • UNI EN ISO 14120
  • UNI EN ISO 12100
  • Direttiva Macchine 2006/42/CE

* Per protezioni di altezza inferiore a 1400mm devono essere previste misure di sicurezza aggiuntive secondo UNI EN ISO 13857

SISTEMA DI FISSAGGIO META

BREVETTO EUROPEO N° 2226451

Montante Meta di Access Sistema fissaggio
Meta Montante di Access Sistema fissaggio
Sistema di fissaggio del montante Meta Access

BASE, TUBOLARE E FISSAGGI A TERRA

BASE SALDATA

40x40

2 tasselli meccanici – M8 acciaio zincato

60x60

4 tasselli meccanici – M8 acciaio zincato

DIMENSIONE PIASTRA 192x100mm

Funzione “shock absorber” resistenza fino a 2000 N, profilo centrale nervato alto-resistenziale
Base regolabile Montante Meta di Access

BASE REGOLABILE

40x40

2 tasselli meccanici – M8 acciaio zincato – Regolazione in altezza 18mm

DIMENSIONE PIASTRA 35x155mm

Base regolabile Montante Meta Access

BASE REGOLABILE

60x60

4 tasselli meccanici – M8 acciaio zincato – Regolazione in altezza 25mm

DIMENSIONE PIASTRA 192x100 mm

Funzione “shock absorber” resistenza fino a 2000 N, profilo centrale nervato alto-resistenziale

COMPATIBILITÀ

Tutti i pannelli con telaio

COLORAZIONI (RAL)

I montanti ricevono trattamento di verniciatura epossidica
Altre colorazioni su richiesta
