Serie Penta

I pannelli perimetrali per macchinari della Serie Penta di Access sono disponibili in molteplici misure.

I pannelli Serie Penta sono caratterizzati da:

  • telaio disponibile in due modelli: tubolare sezione 20×20 mm oppure 30×30 mm.
  • rete elettrosaldata a maglie quadrate 20 X 100 mm e fili 3 mm.

I pannelli per recinzione vengono posizionati verticalmente e disposti sulla faccia esterna per impedire lo scavalcamento secondo i criteri espressi dalla norma UNI EN ISO 14120 paragrafo 5.18.

Il sistema è idoneo al montaggio in presenza di rischi di impatto dall’interno verso l’esterno dell’area pericolosa (allegato d3, ISO 14120) in combinazione con il kit vite 14120 imperdibile.

Questi pannelli di protezione vengono impiegati per la messa in sicurezza di impianti e macchine in cui la distanza dall’area di pericolo deve essere pari o superiore a 120mm.
Il pannello prevede una foratura standard per fissaggio di viti imperdibili di rinforzo e altri accessori.

NORMATIVE DI RIFERIMENTO

La Serie Penta di Access adempie alle norme di riferimento:

  • UNI EN ISO 13857 – distanza minima dal pericolo 120 mm
  • UNI EN ISO 14120 – Statement of conformity TÜV Nord : DM – 124554-17 in combinazione con montanti META – Autocertificazione in combinazione con montanti VITERIA
  • UNI EN ISO 3834-3 – Saldatura 3834-3 ICIM : 3834-100009-00

CAMPO DI APPLICAZIONE

Per tutti i tipi di macchine.

TIPOLOGIE TELAIO

COMPATIBILITÀ

Sistema di fissaggio pannello – montante META e VITERIA

COLORAZIONI (RAL)

I panelli ricevono trattamento di verniciatura epossidica
Altre colorazioni su richiesta

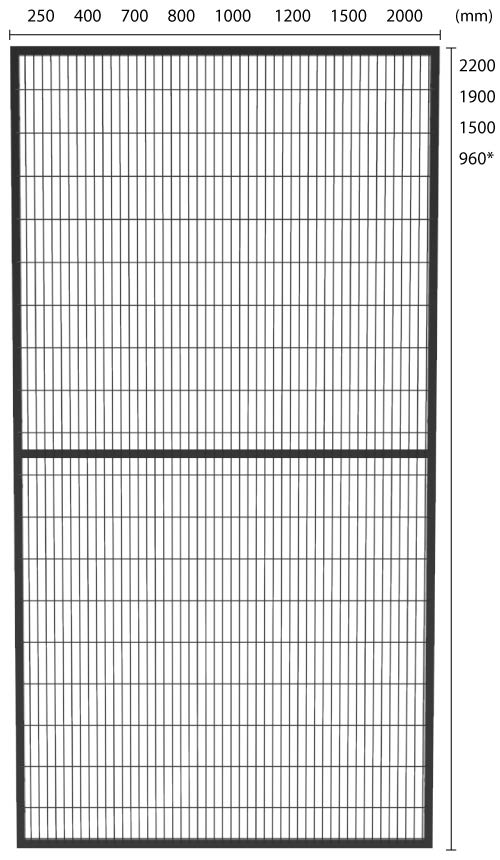

* Per protezioni di altezza inferiore a 1400mm devono essere previste misure di sicurezza aggiuntive secondo UNI EN ISO 13857

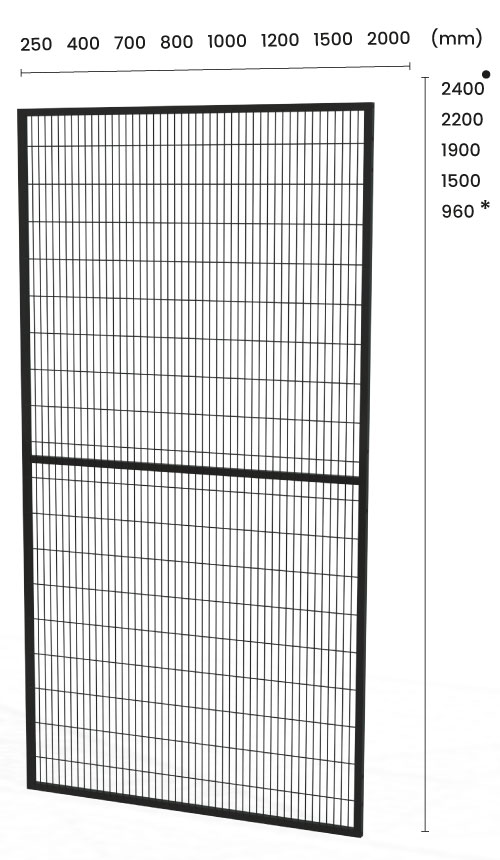

• Per protezioni di altezza 2400mm non è disponibile la larghezza 2000mm
